Introducción
Antes de comenzar a diagnosticar un problema eléctrico, es fundamental saber cómo medir el voltaje correctamente. Ya sea que trabajes en circuitos domésticos o tengas experiencia en sistemas automotrices, aprender a usar un multímetro para medir el voltaje y detectar caídas de voltaje te ahorrará tiempo, dinero y frustraciones. En este artículo, te guiaremos paso a paso sobre cómo utilizar un multímetro de manera efectiva y cómo identificar caídas de voltaje en tus circuitos eléctricos.
Comprensión del Voltaje y las Caídas de Voltaje
¿Qué es el voltaje?
El voltaje, también conocido como diferencia de potencial eléctrico o fuerza electromotriz, es la energía potencial por unidad de carga entre dos puntos de un circuito eléctrico. Es el «impulso» que hace que las cargas eléctricas fluyan a través de un conductor, generando así corriente. La unidad de medida del voltaje es el voltio (V).
El voltaje varía según el valor de la resistencia presente en el circuito y el flujo de corriente. Esto puede describirse utilizando la Ley de Ohm:
Voltaje (V) = Corriente (I) × Resistencia (R).
Mantener un voltaje estable en los sistemas eléctricos es esencial para garantizar que los dispositivos funcionen correctamente y de manera segura. Si el voltaje es demasiado bajo o demasiado alto, puede dañar los equipos conectados o causar problemas operativos.
¿Qué es una caída de tensión?
La caída de tensión es la reducción del voltaje a medida que la corriente fluye a través de los componentes del circuito, como cables, conectores o resistencias. Esta caída puede ocurrir debido a la resistencia en los conductores o los componentes eléctricos.
Cuando ocurre una caída de tensión significativa, puede afectar el rendimiento de los equipos conectados, haciendo que no funcionen correctamente o de forma ineficiente. Es esencial identificar y corregir las caídas de voltaje para garantizar que los sistemas eléctricos operen de manera óptima y segura.

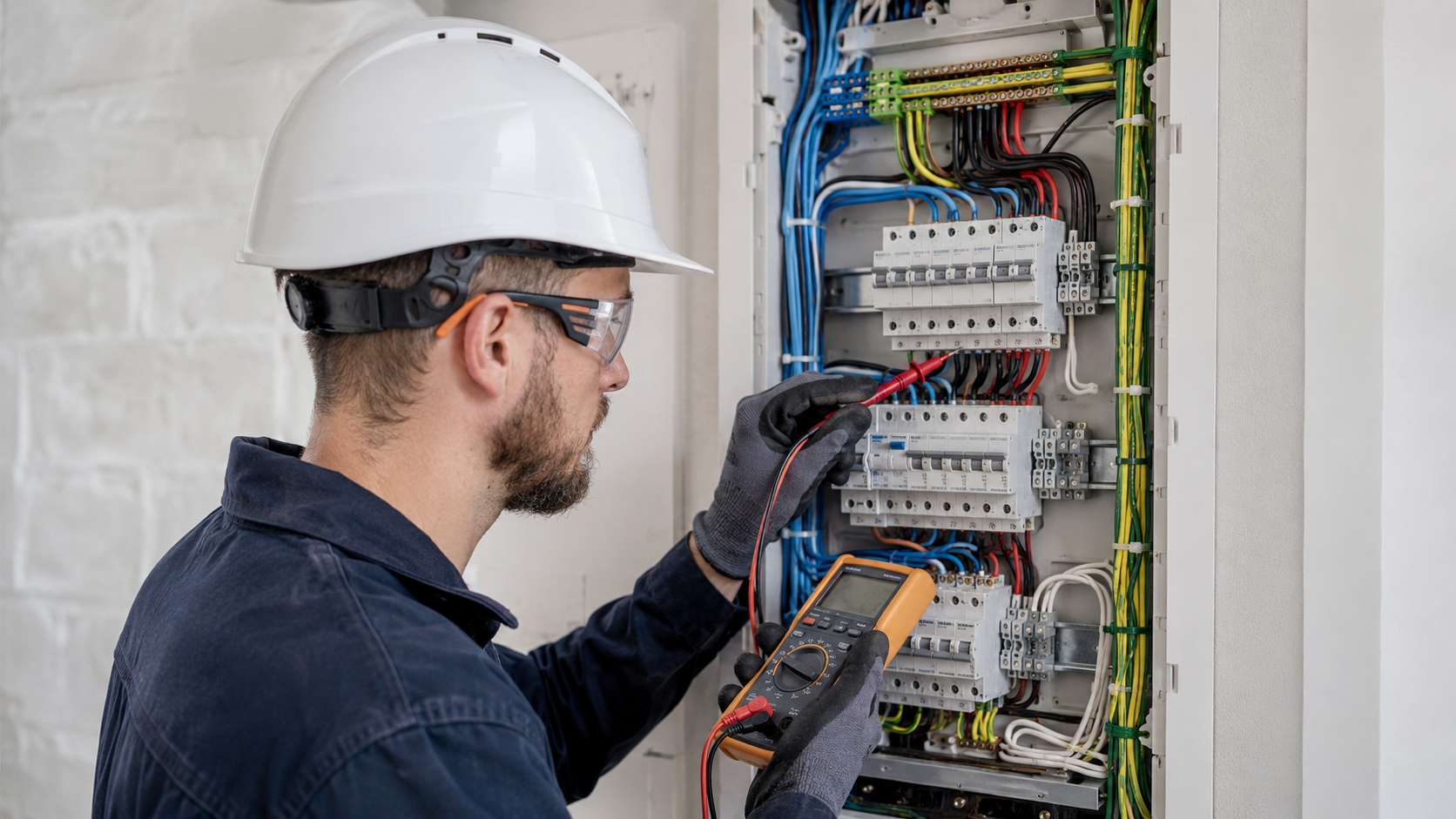

Cómo usar un Multímetro para Medir el Voltaje
Usar un multímetro es esencial para medir el voltaje de manera precisa y segura. Aquí te mostramos los pasos básicos para medir el voltaje de un circuito eléctrico:
1. Selección del Multímetro y Configuración
Antes de comenzar, debes asegurarte de que el multímetro esté configurado correctamente. Aquí está el proceso:
- Configura el multímetro en la función de voltaje (V). Para medir voltaje de corriente continua (CC), selecciona el símbolo de una línea recta (—), y para voltaje de corriente alterna (CA), selecciona el símbolo de una onda (~).
- Si no estás seguro del valor del voltaje, configura el rango más alto en el multímetro y luego ajústalo a un rango más bajo si es necesario.
2. Preparación de las Sondas del Multímetro
Conecta las sondas del multímetro correctamente:
- Inserta el cable negro en el puerto COM (común).
- Inserta el cable rojo en el puerto marcado con V (para medición de voltaje).
3. Conectar las Sondas al Circuito
Para medir el voltaje, debes conectar las sondas a los puntos adecuados en el circuito:
- Voltaje de CC: Coloca la sonda roja en el terminal positivo y la sonda negra en el terminal negativo o tierra.
- Voltaje de CA: Coloca las sondas en los dos puntos del circuito donde deseas medir el voltaje. No importa la polaridad, ya que la corriente alterna no tiene una dirección fija.
4. Leer la Medición
Observa la lectura en la pantalla del multímetro. La medición que obtendrás será el valor de voltaje entre los dos puntos en los que conectaste las sondas. Asegúrate de que la lectura esté dentro del rango esperado. Por ejemplo, si mides una toma de corriente doméstica en EE. UU., el valor debería estar alrededor de 120V (CA).
Cómo Detectar y Corregir Caídas de Voltaje
La caída de voltaje es un problema común en muchos sistemas eléctricos y puede ser causada por diversas razones. Aquí te mostramos cómo usar tu multímetro para identificar caídas de voltaje y qué medidas tomar.
1. Medir el Voltaje en Diferentes Puntos
Para detectar una caída de voltaje, mide el voltaje en diferentes puntos a lo largo del circuito. Compara las lecturas de voltaje entre el punto de origen (como el panel de distribución) y los dispositivos conectados. Si la lectura es significativamente menor en un punto de la instalación, es probable que haya una caída de voltaje.
2. Identificar Causas Comunes de Caídas de Voltaje
Algunas de las causas más comunes de caídas de voltaje incluyen:
- Resistencia en los cables: Los cables largos o de diámetro pequeño tienen más resistencia, lo que puede causar una mayor caída de voltaje.
- Conexiones flojas o corroídas: Las conexiones en mal estado pueden aumentar la resistencia y causar caídas de voltaje.
- Alta corriente: Los dispositivos que consumen mucha corriente pueden generar caídas de voltaje más pronunciadas si no están bien dimensionados.
3. Medir la Caída de Voltaje
Para medir la caída de voltaje, mide el voltaje en el punto de alimentación y en el punto donde sospechas que se está perdiendo energía. La diferencia entre estas dos lecturas será la caída de voltaje. Si la caída es demasiado grande, necesitarás revisar el cableado, las conexiones y los componentes del sistema.
Factores que Afectan la Caída de Voltaje
Existen varios factores que pueden afectar la caída de voltaje en un circuito:
- Material del conductor: El cobre tiene menos resistencia que el aluminio, lo que lo hace más eficiente para evitar caídas de voltaje.
- Tamaño del conductor: Los cables más gruesos tienen menos resistencia y, por lo tanto, menos caída de voltaje.
- Longitud del circuito: Cuanto más largo sea el cable, mayor será la resistencia y, por ende, mayor la caída de voltaje.
- Carga actual: Cuanto mayor sea la corriente, mayor será la caída de voltaje en los cables.
Precauciones de Seguridad al Usar un Multímetro
Es crucial tomar precauciones de seguridad al trabajar con electricidad. Aquí algunos consejos importantes:
- Nunca toques partes metálicas expuestas en el multímetro cuando esté conectado a un circuito.
- Revisa las conexiones antes de tomar lecturas, asegurándote de que todo esté correctamente aislado.
- Verifica que el multímetro esté configurado para medir voltaje y no corriente o resistencia antes de realizar la medición.
Conclusión
Medir el voltaje correctamente y detectar caídas de voltaje es fundamental para mantener la eficiencia de tus sistemas eléctricos. Usar un multímetro te permitirá realizar diagnósticos precisos y tomar las medidas correctivas necesarias para evitar problemas graves. Ya sea en un entorno doméstico o industrial, comprender cómo usar un multímetro te hará más eficiente y seguro al trabajar con sistemas eléctricos.
